Les gestionnaires d’ouvrages disposent aujourd’hui de plusieurs outils pour inspecter leurs ponts. Drones, télé-inspection, photogrammétrie et jumeau numérique transforment les pratiques. Ces technologies accélèrent la détection des pathologies, mais elles ne suffisent pas toujours. Certaines situations exigent un accès physique direct à la structure. Cet article vous aide à choisir la bonne combinaison de méthodes. Vous y trouverez aussi les règles à respecter avant de faire voler un drone et les clés pour exploiter vos données sur le long terme.
Pourquoi la télé-inspection explose (mais ne remplace pas tout) ?
La télé-inspection connaît une croissance rapide dans le secteur des ouvrages d’art. Elle regroupe l’ensemble des outils numériques permettant de réaliser une inspection à distance, avec des prises de vue en volume important.
Selon la note d’information n°48 de l’IDRRIM publiée par le Cerema en avril 2023, la télé-inspection peut jouer trois rôles distincts :
- outil supplémentaire,
- outil complémentaire,
- outil de substitution dans les zones inaccessibles.
Cette clarification est essentielle pour bien cadrer votre commande.
La télé-inspection change les méthodes d’acquisition des données. Elle ne modifie pas les concepts d’analyse, de cotation ou de rapport d’inspection.
Télé-inspection : quand et comment l’utiliser efficacement ?
La télé-inspection est particulièrement utile en phase de pré-inspection. Elle permet de cibler les zones à risque avant une inspection détaillée. Vous gagnez du temps et vous optimisez le déploiement des équipes sur le terrain.
Elle sert aussi en post-inspection pour archiver l’état de l’ouvrage. Les données numériques constituent un historique précieux pour le suivi patrimonial.
Certaines parties de ponts sont très difficiles à atteindre : piles creuses, caissons étroits et abouts de tablier. La télé-inspection permet d’y accéder visuellement sans risque pour les inspecteurs.
Toutefois, lorsque la mission exige une vérification au contact ou une intervention sur la structure, l’accès sous-pont en nacelle négative constitue une solution très efficace pour sécuriser et fiabiliser le diagnostic.
Drone : ce qu’on détecte bien (et ce qu’on rate parfois)
L’inspection d’un pont par un drone offre une couverture rapide de grandes surfaces. La caméra embarquée capte des images haute définition. Vous visualisez les fissures, les épaufrures, les traces de ruissellement et les défauts de revêtement.
Le drone excelle pour les zones en hauteur ou au-dessus de l’eau. De plus, il réduit considérablement les risques liés à l’accès en hauteur. Sa rapidité de déploiement est un atout majeur pour les inspections d’urgence.
En revanche, cet équipement ne peut pas réaliser de martelage, ni mesurer directement une fissure au contact. La sous-face du tablier est souvent difficile à couvrir avec un drone standard. Par ailleurs, les zones en contre-plongée nécessitent des configurations spécifiques.
Ce que le drone mesure et ce qu’il ressent
La photogrammétrie consiste à reconstituer un modèle 3D à partir d’une série de photos géoréférencées. Elle permet de mesurer des distances, des déformations et d’établir un état de référence géométrique précis.
Ce modèle 3D devient la base d’un jumeau numérique. Il peut être comparé lors de chaque campagne suivante pour détecter les évolutions.
La thermographie par drone, étudiée par le Cerema, ouvre des perspectives intéressantes. Une caméra thermique embarquée détecte les variations de température en surface. Ces variations révèlent des problèmes d’humidité, de délaminage de béton ou de défauts d’isolation.
Cette technique d’inspection non destructive est prometteuse. Elle nécessite cependant des conditions météorologiques précises. En effet, l’écart thermique entre la structure et l’air ambiant doit être suffisant pour obtenir des résultats fiables.
Réglementation drone : les points à vérifier avant une mission
Faire voler un drone pour une inspection professionnelle n’est pas une opération libre. Plusieurs obligations s’imposent avant chaque mission.
Ce que vous devez vérifier avant de faire décoller votre drone
La réglementation européenne distingue plusieurs catégories de vol. La catégorie ouverte s’applique aux opérations à faible risque. Elle concerne les drones légers, volant à moins de 120 mètres, hors zones peuplées et hors zones réglementées.
Pour une inspection de pont en milieu urbain ou à proximité d’infrastructures sensibles, on bascule souvent en catégorie spécifique. Celle-ci exige un scénario opérationnel validé par la DGAC.
Voici les vérifications indispensables avant toute mission :
- L’enregistrement de l’aéronef sur la plateforme AlphaTango (Ministère de la Transition écologique).
- La classe CE du drone adaptée à la catégorie de vol choisie.
- La vérification des zones de restriction de vol (ZRV) via la carte Géoportail de l’aviation civile.
- L’attestation de formation du télépilote pour la catégorie de vol concernée
- Le respect des distances minimales aux personnes et aux obstacles
Le Ministère de la Transition écologique met à disposition un guide dédié à la catégorie ouverte. AlphaTango centralise les démarches d’enregistrement et les autorisations pour les catégories ouverte et spécifique.
Quand l’accès physique redevient indispensable ?
Le drone et la télé-inspection détectent alors que l’accès physique confirme, mesure et répare. Ces deux approches sont complémentaires, et non substituables.
L’inspection détaillée décrite dans l’Instruction Technique pour la Surveillance et l’Entretien des Ouvrages d’Art (ITSEOA) exige un examen visuel exhaustif. Ce dernier comprend des investigations ponctuelles avec des outils simples : marteau, brosse métallique, réglet et spatule. Ces actions nécessitent un accès au contact de la structure.
Le martelage permet de détecter les zones de béton décollé en écoutant le son rendu à l’impact. Aucun drone ne peut réaliser cette opération. La mesure directe d’une fissure, l’évaluation d’un enrobage insuffisant ou la vérification d’une reprise de bétonnage exigent également la présence physique d’un inspecteur.
Sans accès physique, vous pouvez qualifier un désordre, mais rarement le quantifier avec précision. La réparation est évidemment impossible à distance.

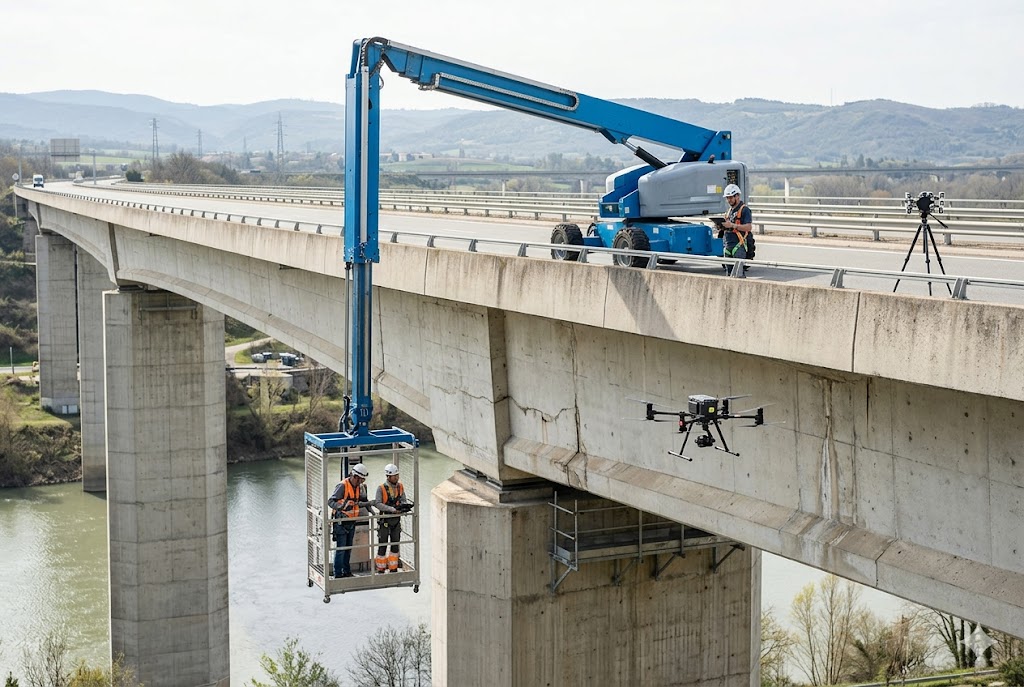

Combiner drone et accès en nacelle négative pour gagner en fiabilité
La stratégie la plus efficace associe les deux approches. Le drone réalise un premier survol complet, identifie les zones suspectes et priorise les secteurs à investiguer.
L’équipe sur terrain intervient ensuite avec une nacelle négative sur les zones ciblées. Elle accède à la sous-face du tablier, aux appareils d’appui et aux zones de rive.
Cette organisation réduit le temps d’accès global. Elle concentre les moyens lourds là où ils sont vraiment nécessaires. Vous gagnez ainsi en précision de diagnostic et en maîtrise des coûts.
La nacelle négative se positionne sous la structure depuis le tablier. Elle permet aux opérateurs de travailler en toute sécurité, même sur des ponts à grande hauteur ou au-dessus de l’eau. Des systèmes de passerelles négatives permettent aussi une couverture linéaire de la sous-face.
Données et jumeau numérique : comment capitaliser sans perdre l’information ?
Une mission d’inspection génère une quantité considérable de données. Photos, relevés, mesures, rapports : tout cela n’a de valeur que si vous l’exploitez sur la durée.
Le vrai risque est celui du rapport PDF qui dort dans un serveur, car les données sont inexploitées. La prochaine équipe repart de zéro, et le suivi patrimonial perd toute sa valeur.
Structurer les données : photos géolocalisées, référentiel défauts, historique
La structuration des données est la condition première d’un jumeau numérique utile. Voici les principes à appliquer dès la conception de votre mission :
- Géolocalisez chaque photo : associez des coordonnées GPS ou une position dans le modèle 3D.
- Adoptez un référentiel de défauts commun : utilisez les familles de désordres normalisées (ITSEOA ou guide IMGC).
- Créez un historique structuré : chaque campagne doit être comparable à la précédente.
- Liez les observations aux éléments de la structure : tablier, pile, culée et appareils d’appui
Veuillez noter que le jumeau numérique n’est pas une finalité en soi. C’est un outil de gestion patrimoniale permettant de comparer l’état actuel à l’état de référence, de suivre l’évolution des désordres et de prioriser les interventions.
Les gestionnaires qui capitalisent le mieux sont ceux qui ont défini leur format de livrable avant la mission. Exigez des données structurées, pas seulement des fichiers image.
Le Cerema travaille sur l’intégration des données de drone thermique dans des référentiels numériques. Ces travaux montrent la voie vers une gestion patrimoniale plus prédictive, fondée sur des données comparables dans le temps.
Tableau comparatif des méthodes d’inspection
| Méthode | Points forts | Limites | Usage typique |
| Drone visuel | Couverture rapide, images HD | Pas de contact, zones sous-tablier difficiles | Pré-inspection, cartographie |
| Thermographie | Détecte humidité, délaminage | Sensible météo, nécessite expertise | Détection pathologies cachées |
| Photogrammétrie / 3D | Modèle précis, mesures distales | Lourd à traiter, résolution variable | Suivi géométrique, jumeau numérique |
| Accès physique (nacelle négative) | Contact, mesures directes, réparation | Coût, organisation, accès trafic | Inspection détaillée, martelage, réparation |
